Boquillas para moldes multicavidad para la producción de piezas de forma tubular.
Fiabilidad, flexibilidad, optimización del ciclo de moldeo y simplicidad de mantenimiento.
Thermoplay presenta dos nuevos modelos de boquillas para inyección lateral de flujo libre, diseñadas para su aplicación en moldes compactos de múltiples cavidades.
La nueva boquilla de inyección lateral TFS está disponible en dos versiones, con una disposición de punta radial o lineal (TFS-Radial y TFS-Linear). Las boquillas TFS son particularmente adecuadas para moldear piezas que requieren un punto de inyección estético y cuando la posición óptima de inyección es perpendicular a la dirección de apertura del molde. Estos incluyen piezas como jeringas, tapas, tubos, dispositivos médicos, así como productos para el cuidado personal, envases, cierres, componentes electrónicos y técnicos.
Una característica especial de la boquilla lineal TFS es el sistema patentado para compensar la expansión térmica en la dirección longitudinal. El área de sellado cilíndrico entre la punta de la boquilla y la cavidad garantiza la máxima fiabilidad durante la fase de inyección.

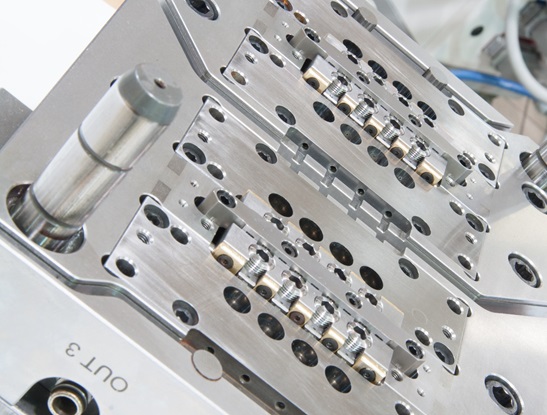

El sistema de fijación de las puntas en el cuerpo de la boquilla también está patentado y permite que las operaciones de instalación y mantenimiento se realicen de manera fácil y rápida. Las puntas de las boquillas se pueden quitar y reemplazar en frío directamente en la máquina de inyección, sin tener que desmontar el molde. Primero, el cuerpo de la boquilla se instala en la placa en el lado fijo del molde (mitad caliente) y luego las puntas se instalan en la cavidad. Este procedimiento ofrece la ventaja de no tener que romper las cavidades haciendo insertos de molde por separado.
Como todos los productos Thermoplay, la boquilla TFS también está dotada de un perfil térmico de elevado estándar que utiliza un proceso de producción patentado probado a lo largo de los años para desarrollar y fabricar los propios elementos de calefacción patentados en su interior.

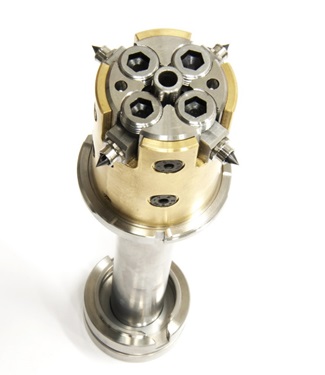

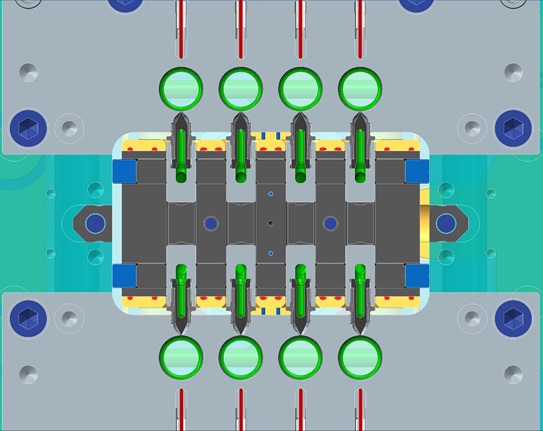

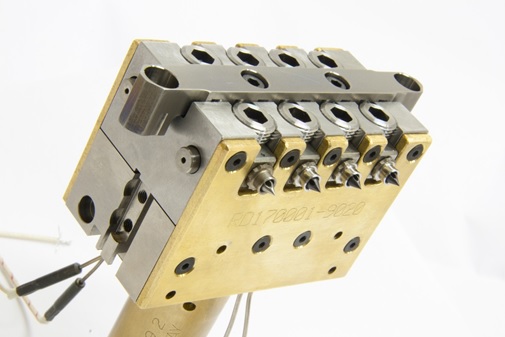

La TFS-Lineal está disponible en la versión con puntas paralelas 2 + 2 o 4 + 4, con una distancia mínima entre puntos de inyección de 16 mm . La TFS-Radial está disponible en cambio con 1, 2 o 4 puntas. Ambas boquillas TFS son capaces de inyectar la mayoría de los polímeros comerciales disponibles (PP, HDPE, HIPS, PMMA, POM, PC y entre muchos otros).
El sistema de fijación de las puntas en el cuerpo de la boquilla también está patentado y permite que las operaciones de instalación y mantenimiento se realicen de manera fácil y rápida. Las puntas de las boquillas se pueden quitar y reemplazar en frío directamente en la máquina de inyección, sin tener que desmontar el molde. Primero, el cuerpo de la boquilla se instala en la placa en el lado fijo del molde (mitad caliente) y luego las puntas se instalan en la cavidad. Este procedimiento ofrece la ventaja de no tener que romper las cavidades haciendo insertos de molde por separado.
Como todos los productos Thermoplay, la boquilla TFS también está dotada de un perfil térmico de elevado estándar que utiliza un proceso de producción patentado probado a lo largo de los años para desarrollar y fabricar los propios elementos de calefacción patentados en su interior.
