Filtro ocs-20

El cartucho filtro OCS-20 es un ingenioso concepto para filtrar polímeros en moldes de inyección. De igual modo que otros filtros tradicionales, extrae con suma eficacia las impurezas contenidas en el material alimentado y los que se generen durante su procesado.
El OCS-20 a diferencia del resto de filtros, lo hace de tal modo que reduce considerablemente la caída de presión asociada con mallas metálicas o forma de disco filtrante, incrementando de esta manera la vida del flujo.



PRINCIPIOS

La materia plástica pasa a través del canal principal, de este a los múltiples canales secundarios, la suma de estos es equiparable o mayor al principal. En este punto la materia plástica se mezcla y filtra las impurezas de mayor tamaño.
Posteriormente la materia liberada pasa a un tercer canal mayor (4) sin salida, conservando estos idéntica carácter dimensional, el material es obligado a deslizarse por un cambio de diámetro, en este punto el material se lamina al tiempo que vuelve a filtrar las partículas más pequeñas (inferiores a 0,5mm) para posteriormente ser redirigido a 04 salidas (de nuevo la suma de estos es mayor al taladro de salida) para posteriormente pasar al canal de salida de la boquilla/ puntera de la inyectora.



VENTAJAS de uso:

-Fácilmente ajustable a cualquier maquina existente.
-Homogeneidad del material fluido.
-Coloración ampliamente mejorada con los neutros.
-En consecuencia; Menor desperdicio causado por defectos de color
-Frena todo tipo de impurezas sean o no férricas (latón, cobre, madera, cartón,
inox,..)
-Indispensable para trabajar con moldes de canal caliente.
-Facilidad en el intercambio de punteras de uso en los diferentes trabajos.
-Durabilidad y resistencia del cartucho altamente superior a los filtros
tradicionales.
-De mantenimiento más lógico y sencillo que aquellos usados en molde (canal
caliente)



Filtro ocs-20

Un ingenioso concepto para filtrar polímeros en moldes de inyección.
Ver video
MANTENIMIENTO Sencillo:

Con sólo desenroscar la puntera intercambiable, se extrae el cartucho con una leve palanca, o con un poco de presión en máquina éste se desprenderá de su alojamiento.
Limpiar los canales de retención y salto, colocar de nuevo el cartucho filtro dentro del cuerpo de boquilla o porta filtro.



MODELOS:

REFERENCIA DIÁMETRO LONGITUD
OCS20/40 20 40
OCS20/50 20 48
OCS20/60 20 58

-Otras medidas sobre pedido.
-Material del fabricado: acero inox.



ACCESORIOS / ELEMENTOS:

-Los cuerpos de boquilla o porta filtros se construyen bajo medida expresa del
cliente usuario.
-Punteras intercambiables.



EJEMPLO DE PEDIDOS:

-Referencia del cartucho filtro.
-En caso de solicitud de Cuerpo –boquilla/porta filtro- indicar tipo de puntera y
rosca (elemento especial a medida).

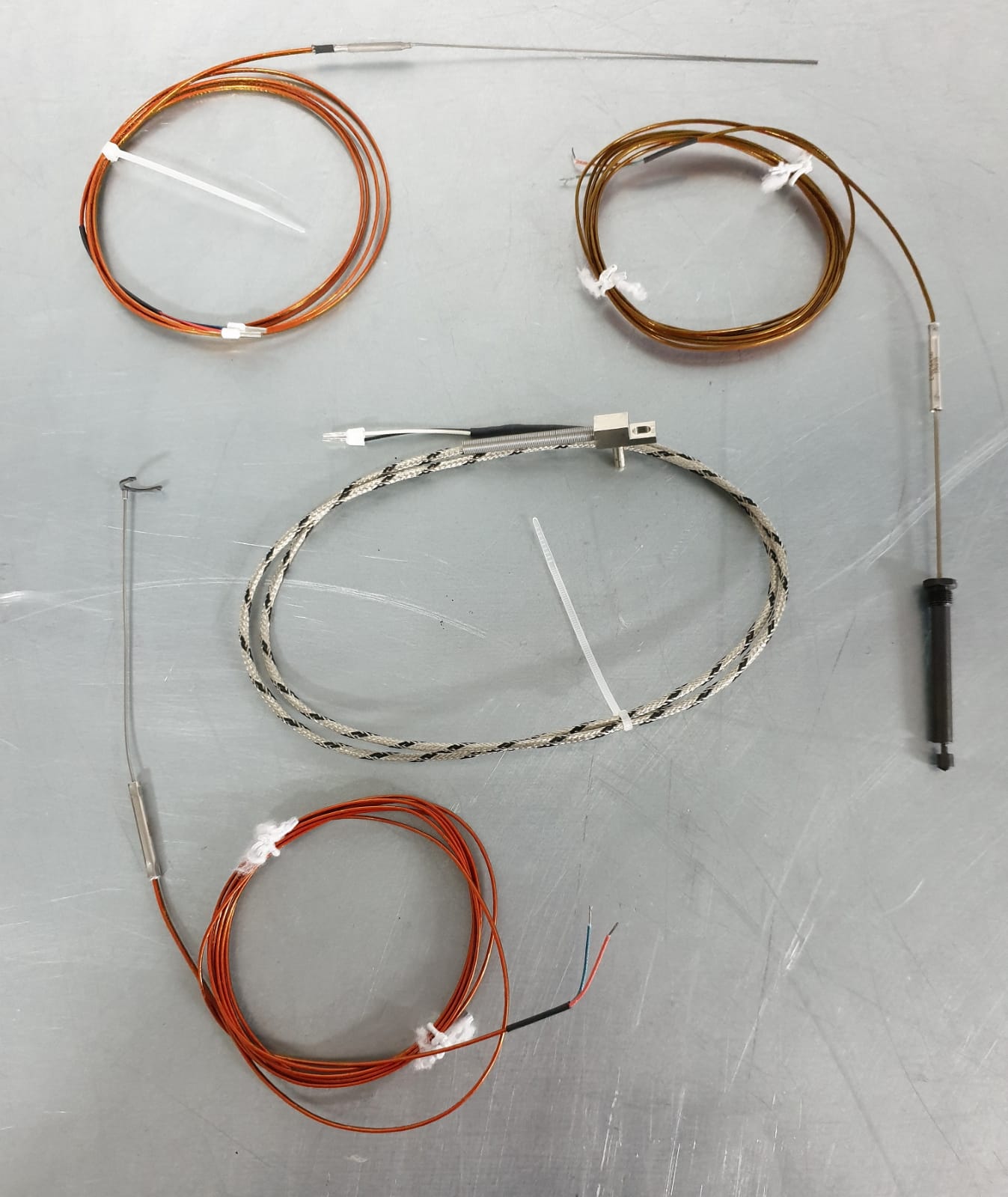

Termopares / Sondas de Control de Temperatura


En O.C. systems somos conscientes de la suma importancia de la precisión en el control de la temperatura en el proceso de trabajo, por eso la calidad así como el acabado de los termopares será un máximo influyente en el rendimiento, no tan solo energético sino en la precisión del producto final acabado.
Por lo tanto consideremos que el correcto control de temperatura es un punto vital y común en nuestro sector/área industrial.
Disponemos de la metodología para proporcionarles un alto Standard con excelentes características, pudiéndole suministrar desde elementos std/tipificados a termopares/sondas de control de la temperatura de corte especial, a medida del cliente y con apoyo directo a cliente.



Ofrecemos:
  • Precio de mercado.
  • Facilidad, Agilidad, Elasticidad para el suministro de elementos especiales.
  • Plazo de entrega realmente corto.



    Descarga PDF

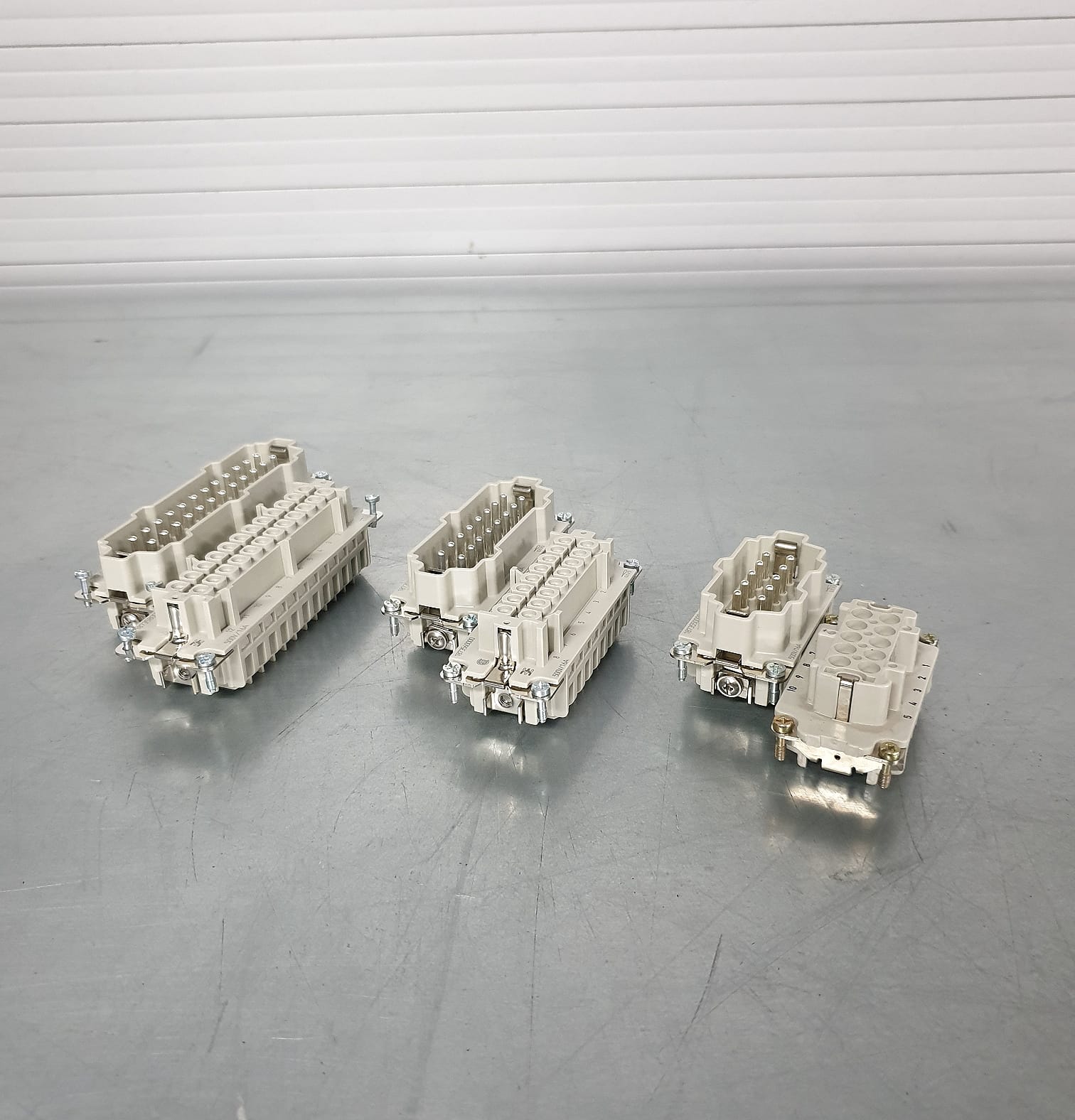

Conectores industriales

En O.C. systems somos conscientes de las exigentes condiciones a las que son sometidos los conectores.
Es por ello que ofrecemos toda la gama de conectores de Harting y Weidmüller, dos de las mejores firmas en fabricación de conectores.
Disponemos de los conectores clásicos con prensado de cable mediante tornillo a los nuevos conectores con conexión rápida tipo "push-in" que nos agilizan notablemente el proceso de conexionado.



Ofrecemos:
  • Precio de mercado.
  • Plazo de entrega realmente corto según disponibilidad en stock.





    Descarga PDF

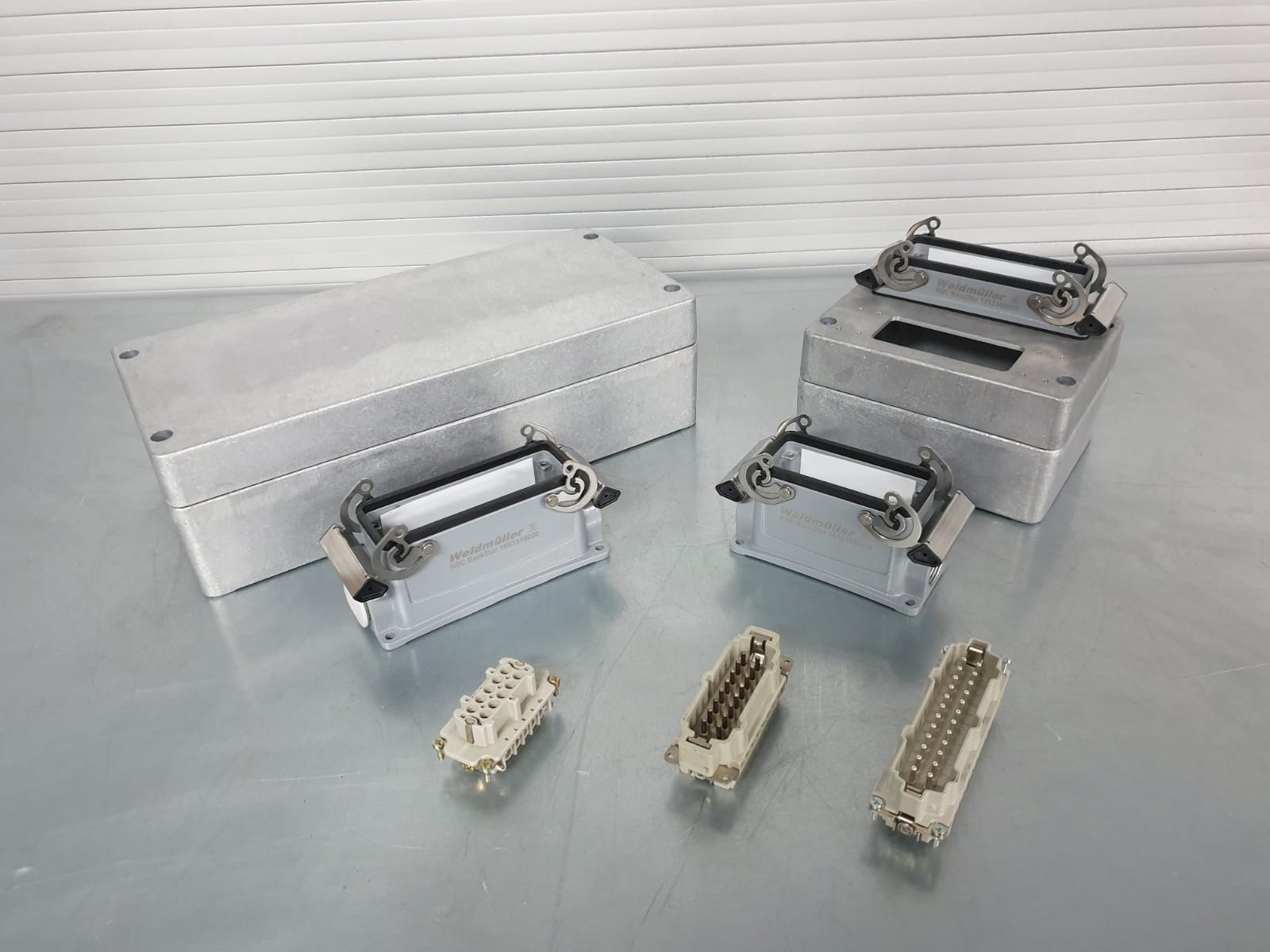

Cajeras Porta Conectores serie OC-K

La gama de cajeras porta conectores del tipo OC-K ofrece una resistencia sumamente óptima en ambientes industriales. Construidas en aleación de aluminio de alta calidad son el elemento ideal para el alojamiento de los cables del canal caliente.

De fácil uso y montaje ya que están realizadas en 2 partes, base y tapa. Este hecho hace que se pueda manipular con extrema facilidad ya que permiten una máxima autonomía entre elementos (tapa, conector, enchufe y cables). Se suministran con fresado/s único/s (apto para conector sea de 16 o 24 polos –UNE EN ISO-) de entrada de cables, y roscados para posicionar bases de 16 y 24 polos según norma. Existen cajeras con mecanizado para 1, 2 y 4 conectores según modelo, en su interior posee rosca/tornillo en cobre para la TT, la base es ciega lo que simplifica la instalación en el molde pudiendo mecanizar esta parte a conveniencia del usuario.

Beneficios de uso:

Entre los numerosos, evitan que el efecto chimenea (calor desprendido por el c. caliente) deteriore los cables, que los cables se puedan mojar por accidente en producción, manipulaciones del conexionado, por la amplitud de estas en el interior permite un largo de cables considerable, óptima presencia del conexionado.


(*) Bajo pedido se pueden suministrar las cajeras OC-K sin ningún tipo de mecanizado para que el cliente usuario pueda mecanizarlo a conveniencia.


Tipos y modelos de cajeras de conexión:

OC-K 31 Medidas. Max. 175x80x57 (x 1 conector 16/24p)
OC-K 5 Medidas. Max. 170x130x90 (x 2 conectores 16/24p)
OC-K 7 Medidas. Max. 250x160x100 (x 2 conectores 16/24p)
OC-K 51 Medidas. Max. 220x104x81 (x 2 conectores 16/24p)
OC-K 52 Medidas. Max. 160x160x91 (x 2 conectores 16/24p)

Cajeras de mayor consumo (más habituales en ntro. almacén)
Disponemos en stock de un vasto stock de elementos para conexionado, enchufes de 4,6, 10, 16 (series Standard y Mini) y 24 polos, soportes bajos, con cajón, tapas aereas, etc..



    Descarga PDF
